产品名称:


双声道超声波流量计

型号:ZUF-1000S

品牌:中阳自控

传感器分类:外夹式/插入式/管段式



  • 详细介绍
  • 图片展示

概述


      ZUF-1000S系列超声波流量计支持单/双声道测量,通过高精度时间数字转换芯片对超声波传输时间进行测量,有效克服零点漂移、小流量测量误差大等问题,且综合利用了频差法和时差法,用实时声速、温度补偿等先进技术对流量进行补偿,全系列产品流量测量精度为0.5-1.0级。人机接口采用字符型液晶显示画面丰富,多按键进行操作,支持GPRS和RS485通信,支持标准Modbus通讯协议,具有4~20mA变送输出功能,支持220V AC、24V DC两种电源输入方式。产品具有计量精度高、操作简便、运行稳定等优点。


◆提高计量精度;

多声道测量产品大幅度提高了仪表在复杂测量环境中的测量精度。

提高仪表稳定性;

多声道仪表采用智能算法,当有传感器发生故障时也可保证仪表的正常运行。

人性化操作显示界面;

具备丰富的数据显示界面及多样的操作方式,让现场人员快速熟悉仪表操作。

主机与传感器可根据现场任意搭配使用;

主机与探头类型多样化,可根据现场需求搭配使用,满足特殊安装环境的测量。

仪表具备多种通讯接口,可集成到企业管理系统。

对于污水等具有腐蚀性介质的流量测量,只需配备专用传感器即可对液体进行精准的流量计量,相对于电磁流量计、明渠流量计等其他类型的污水流量计,超声波流量计具有高的稳定性及更长的仪表使用寿命,合理的探头结构便于后期对仪表的日常维护工作。

项目

性能、参数

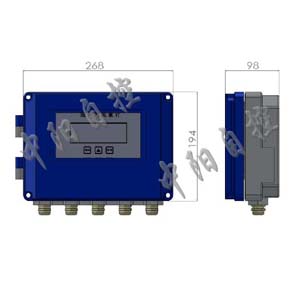

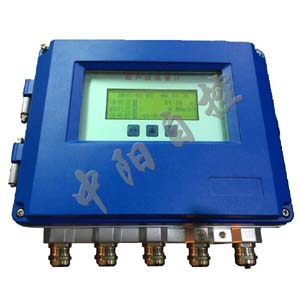

测量主机(一次仪表)

 精度

0.5

 重复性

0.2%

 流速

10m/s

 测量周期

500mS(每秒2次)

 测量原理

超声波时差原理,4字节IEEE754浮点运算

 显示接口

段式LCD2×10背光型字符液晶、4×12背光型字符液晶

 操作

6键轻触键盘、16键轻触键盘

 输入

两路两线制PT1000铂电阻输入回路,可实现热量计量功能(焓差法)

 输出

电流信号:4~20mA,阻抗600Ω浮空,准确度0.1%

数据接口:隔离RS485串行接口。

 通讯协议

MODBUS-RTU协议

 其它功能

自动记忆前7日、前2个月的累积流量;

工作参数可固化到机内的FLASH存储器中,上电时自动调出。

 平均电流

50mA

 工作温度

-10~70(可特殊定制)

 工作范围

连续工作

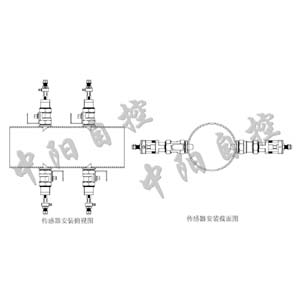

 插入式

DN80mm管道

 管段式

DN15mm~DN1000mm

 信号电缆

SEYV75-2/4屏蔽双绞线(标配5m

 防护等级

IP65(特殊需求可定制)

 工作温度

0~80(可特殊定制)

 工作压力

1.6MPa(可特殊定制)

可测管道

 管材

碳钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道

允许有衬里

 衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。

 内径

15mm~6000mm

 直管段

上游10D,下游5D,距泵出口处30D

可测液体

 种类

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。

 浊度

20000ppm,污水测时效果好。
